Consulter les données PDF fournies par le fabricantPrésentationLes PDU Legrand sont destinés à l alimentation des produits actifs dans les enveloppes 19 .
Ils sont composés principalement :
- d une cuve en aluminium
- de modules de prises
- de fonctions additionnelles
- d une solution de raccordement
- d une solution de fixation
Alimentation monophasée 230V 50/60 Hz ou triphasée 380 V 50/60Hz.
La gamme se décompose en 3 familles principales
- PDUs destinés à une installation horizontale (PDUs 10 et 19 )
- PDUs destinés à une installation verticale (PDUs Zero-U)
- Accessoires

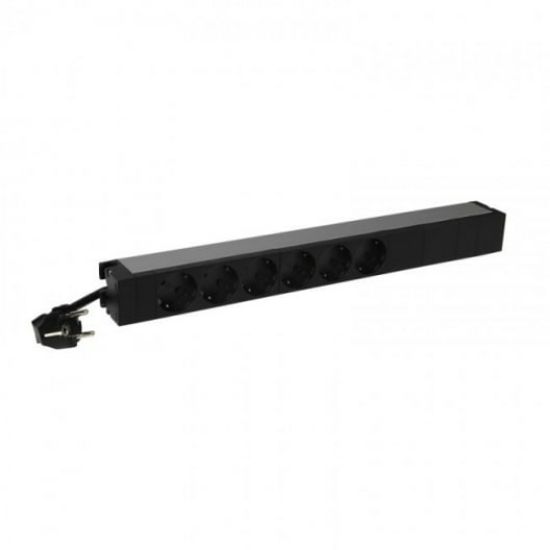

PDUs destinés à une installation horizontale (PDUs 10 et 19 )Pour installation sur les montants à entraxe de fixation 10 pour les PDUs 10 et 19 pour les PDUs 19 . Cuve hauteur 1U pour un encombrement limité. Guidage du cordon intégré. Fixation rapide sans vis. Embouts avec équerres métalliques réversibles à 180°permettant également une fixation verticale.
PDUs destinés à une installation verticale (PDUs Zero-U)Pour installation verticale à l arrière des enveloppes afin de ne pas prendre de place dans l espace 19
Sortie de câble rotative à 330° pour une parfaite orientation du cordon d alimentation.
Livrés avec 2 jeux de fixation métallique : boutonnières pour une fixation rapide sans vis, pattes standards à visser.
Accessoires- Module parasurtenseur de remplacement pour assurer la maintenance
des produits
- Obturateurs de prise pour condamner l utilisation d une prise
Voir le descriptif détaillé des accessoires dans le chapitre « détail des
fonctions »
